فی عالم البناء الحدیث، أصبح الدرایوال (نظام البناء الجاف) من أکثر الطرق شیوعًا بسبب سرعته، وکلفته الاقتصادیه، ومرونته العالیه. لکن نجاح أی مشروع درایوال یعتمد بشکل أساسی على الهیکل التحتی القوی والمصمم بطریقه صحیحه.
الهیکل التحتی، اللی عاده یتکوّن من مقاطع فولاذیه خفیفه، یشتغل مثل الهیکل العظمی للجدار ویمسک الألواح الجبسیه. إذا کان ضعیف، ممکن تظهر مشاکل مثل التصدّع، أو عدم استواء الجدار، أو حتى انهیاره.
بهذا المقال، وبصفتنا مختصّین بإنتاج المحتوى فی مجال البناء والدیکور الداخلی، راح نوضح من مرحله التصمیم إلى تنفیذ الهیکل التحتی والمقاطع الفولاذیه فی الدرایوال بلغه بسیطه ومباشره.
استندنا إلى مصادر عالمیه موثوقه مثل USG و K-Plus، وهدفنا تقدیم نصائح عملیه للمقاولین، المعماریین، وأصحاب البیوت حتى یقدرون ینفذون مشاریعهم بأعلى جوده.
المقال أیضًا محسّن لمحرکات البحث (SEO) بکلمات مفتاحیه مثل الهیکل التحتی للدرایوال و المقاطع الفولاذیه فی الدرایوال حتى یحصل على ترتیب متقدّم فی بحث Google.
شنو یعنی الهیکل التحتی للدرایوال ولیش مهم؟

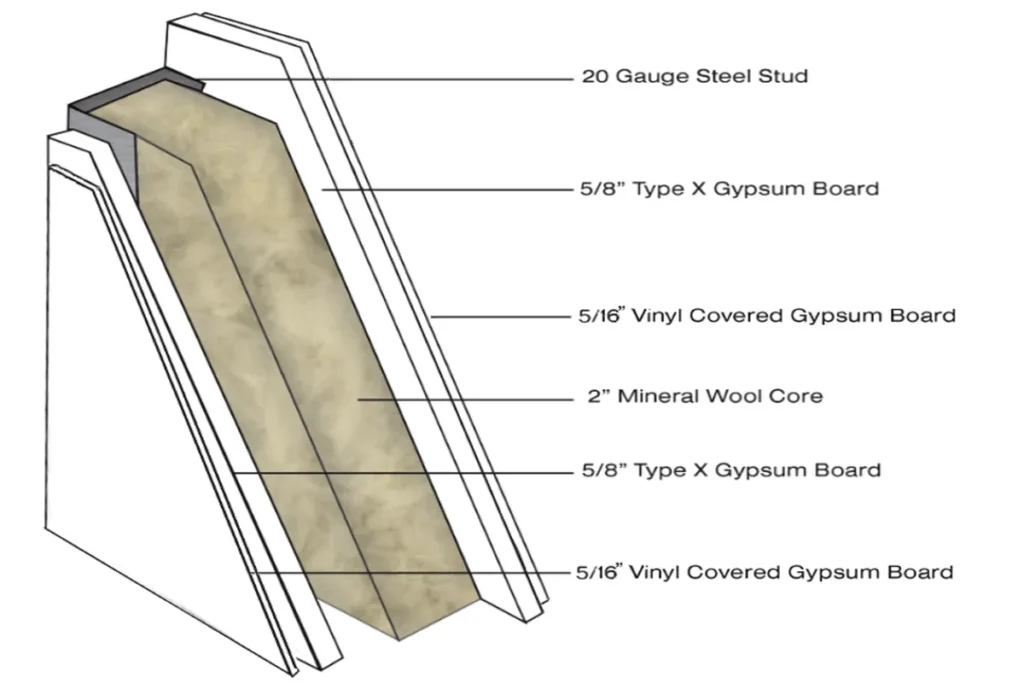

الهیکل التحتی للدرایوال هو إطار معدنی خفیف الوزن مصنوع من مقاطع فولاذیه مجلفنه (Galvanized Steel Profiles)، وهو الأساس اللی تُرکّب علیه الألواح الجبسیه، الأسقف المستعاره، أو الجدران الفاصله.
هذا النظام مذکور ضمن معاییر ASTM C645 و ASTM C754، ویعتبر بدیل متطور عن طرق البناء التقلیدیه مثل الطابوق، ویتیح مساحه داخلیه للأسلاک والأنابیب والعوازل.
أهمیّته تکمن بقدرته على تحمّل الأحمال المیته (وزن الألواح) والأحمال الحیّه (مثل الإناره أو الخزائن).
إذا کان التصمیم أو التنفیذ ضعیف، الجدران تصیر غیر مستقره وتزید کلفه الصیانه.
وفی بلدان مثل إیران والعراق اللی معرّضه للزلازل، استخدام الحدید الخفیف المشکّل على البارد (Cold-Formed Steel) ضروری لأنه یجمع بین الوزن الخفیف والمقاومه العالیه.
وفوق هذا، النظام صدیق للبیئه لأنه قابل لإعاده التدویر وسریع الترکیب.

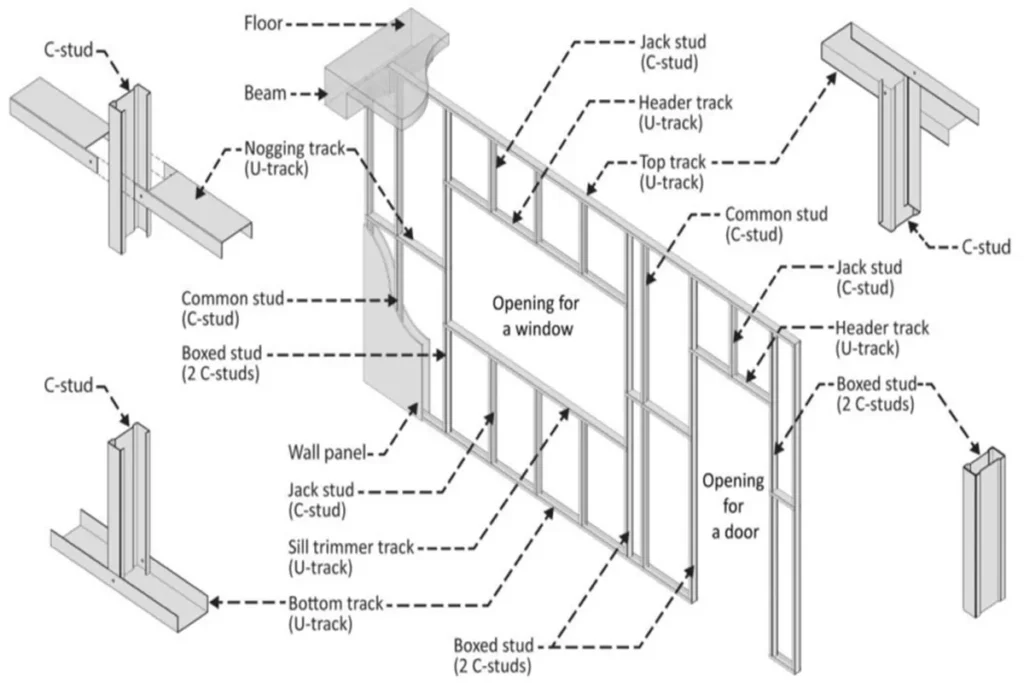

أنواع المقاطع الفولاذیه فی الهیکل التحتی للدرایوال
تتقسّم المقاطع الفولاذیه حسب الشکل والاستخدام، وأهم الأنواع هی:
- S-Sections (Studs) – الأعمده العمودیه.
- U-Sections (Tracks أو Runners) – القنوات الأفقیه العلویه والسفلیه.
- T أو Furring Channels – المقاطع المساعده للأسقف والجدران.
تُصنع هذه المقاطع من فولاذ مجلفن بسماکه تتراوح بین 0.5 و1.5 ملم، وتتوفر بعلامات تجاریه مثل Knauf و K-Plus.
مقطع الستَد (Stud)
الـ Stud عباره عن مقطع فولاذی عمودی على شکل حرف (C) یتحمل الحمل الأساسی للجدار.
الأنواع:
- C-Stud للجدران غیر الحامله.
- Structural Stud للجدران الحامله.
الأبعاد القیاسیه: العرض من 50 إلى 150 ملم، والطول حتى 3 أمتار.
أما للأسقف المستعاره، فیُستخدم النوع الأخف وزنًا.
مقطع الرَنر (Runner أو Track)
الرَنر هو مقطع فولاذی أفقی على شکل (U)، یرکّب بالأعلى والأسفل لتثبیت الـ Studs.
یُثبت فی الأرض والسقف بواسطه براغی وتکون المسافه بین الأعمده حوالی 60 سم.
وفی الأماکن الرطبه، یُنصح باستخدام رَنرات مقاومه للتآکل.
المقاطع المساعده مثل القنوات وحواف الزوایا
القنوات (Furring Channel) تُستخدم للأسقف المعلقه،
بینما الـ Corner Bead تُرکّب على الزوایا لحمایتها وتعطی شکل نهائی متناسق.
هذی العناصر تقوّی الترکیب وتُحسّن مظهر الجدار بعد التشطیب.
تصمیم الهیکل التحتی: المبادئ والمعاییر
تصمیم الهیکل التحتی لازم یعتمد على نوع الحمل، أبعاد الغرفه، ونوع الألواح المستخدمه.
تُتبع معاییر دولیه مثل AISI، وفی العراق وإیران یُراعى أیضًا الکود الوطنی للبناء (المبحث السادس).
ابدأ برسم مخطط الغرفه واحسب المسافات بین الأعمده — عاده تکون بین 40 و60 سم.
الحسابات الإنشائیه والمسافات
للجدران الحامله، استخدم برامج مثل ETABS للتحقق من الإجهادات.
المسافه بین الأعمده عند استخدام ألواح بسمک 12.5 ملم تکون 60 سم.
وفی المناطق الزلزالیه، یُنصح بإضافه الدعامات المائله (Bracing) لزیاده الصلابه.
البرامج والأدوات المساعده فی التصمیم
برامج مثل AutoCAD و Revit مفیده لرسم ثلاثی الأبعاد،
ویوجد أیضًا حاسبات إلکترونیه مثل USG Calculators لتقدیر الکمیات والمواد.
مراحل تنفیذ الهیکل التحتی من التحضیر إلى الترکیب
العمل الدقیق فی هذی المرحله ضروری جدًا.
التحضیر
افرغ المکان، نظّف الأسطح، وجهّز الأدوات مثل المیزان اللیزری، مفک البراغی، ومنشار المعادن.
ارسم خطوط تثبیت الرَنر على الأرض والسقف بدقّه.
ترکیب الرَنرات والأعمده
ثبّت الرَنر السفلی باستخدام براغی وتثبیتات فی الأرض،
وبعدها رکّب الأعمده (Studs) کل 60 سم، وثبّتها بالرَنر العلوی.
تأکد من استقامه کل قطعه باستخدام میزان رأسی.
الوصلات والدعامات
استخدم براغی ذاتیه التثبیت (Self-drilling Screws) للربط،
وللجدران الطویله أضف مقاطع أفقیه صغیره (Blocking) للدعم.
الأخطاء الشائعه فی تنفیذ الهیکل التحتی وطرق تجنّبها
من الأخطاء الشائعه:
- المسافات غیر الصحیحه بین الأعمده.
- استخدام مقاطع غیر مجلفنه مما یؤدی للصدأ.
- تجاهل تقویه الزوایا أو تثبیت غیر محکم.
طریقه الوقایه:
اتبع المعاییر القیاسیه بدقه، واستخدم مواد أصلیه عالیه الجوده.
وفی المناطق الرطبه، اختَر مقاطع مقاومه للتآکل لضمان طول عمر النظام.
المزایا والعیوب فی استخدام المقاطع الفولاذیه بالدرایوال
المزایا:
- خفیفه الوزن (10–15 کغ/م²).
- مقاومه للحریق.
- سرعه الترکیب.
- قابله لإعاده التدویر.
- مرونه عالیه فی التصمیم.
العیوب:
- الکلفه الأولیه أعلى من الخشب.
- تحتاج أدوات خاصه للقصّ والترکیب.
- ممکن تتآکل إذا ما کانت مجلفنه، لکن مع الصیانه الجیده تدوم أکثر من 50 سنه.
الخلاصه
من التصمیم السلیم إلى التنفیذ الدقیق،
الهیکل التحتی والمقاطع الفولاذیه هما المفتاح لنجاح أی مشروع درایوال.
باتباع النصائح والمعاییر المذکوره، ممکن تقلّل الکلفه وتحصل على جوده احترافیه.
وإذا عندک مشروع قادم، استعن بالخبراء وشارک رأیک أو تجربتک بالتعلیقات —
یمکن تجربتک تساعد غیرک على النجاح أیضًا.
